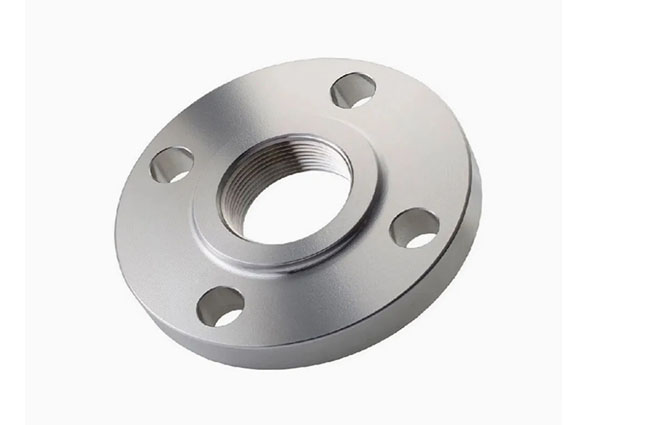

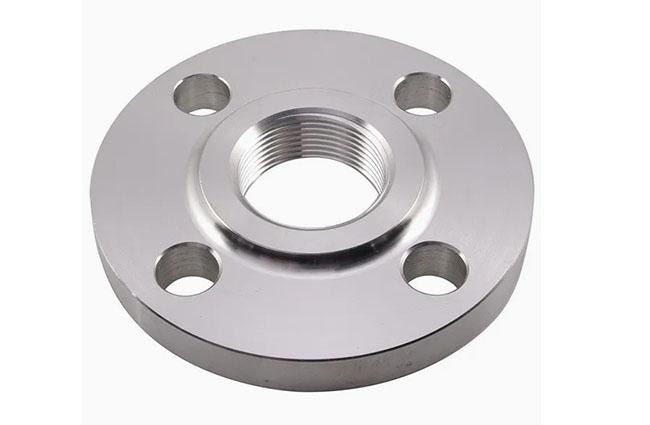

Титановый резьбовой фланец

Титановый резьбовой фланец (также известный как резьбовой фланец)-это тип фланца, используемого для соединения труб без сварки. Она отличает внутренними потоками которые соответствуют внешним потокам соединительной трубы, делая им идеал для низкого давления и не-критических применений где заварка не осуществима. Титановые резьбовые фланцы широко используются в отраслях, где решающее значение имеют коррозионная стойкость, прочность и легкие свойства, такие как химическая обработка, морская и аэрокосмическая промышленность.

Наши титановые резьбовые фланцы производятся в соответствии со стандартами ASME B16.5, ANSI, DIN, EN1092-1 и JIS. Мы предлагаем широкий спектр титановых марок, включая Gr1, Gr2, Gr5 (Ti-6Al-4V), Gr7 и Gr12, предлагая варианты как для стандартных, так и для индивидуальных приложений.

Основные особенности

Резьбовое соединение позволяет легко собрать и разобрать без сварки

Идеально подходит для применений с легковоспламеняющимися газами или там, где сварка ограничена.

Высокая коррозионная стойкость в агрессивных средах

Легкий и высокопрочный, особенно в титановых Gr2 и Gr5

Отличные характеристики в соленой воде, кислотных химических веществах и системах высокой чистоты.

Применения

Системы химических процессов

Морское оборудование и трубопровод соленой воды

Аэрокосмические гидравлические и топливные линии

Нефть & газовые приборы трубопроводов

Медицинское и лабораторное оборудование

Промышленные жидкостные системы где сварка не разрешена

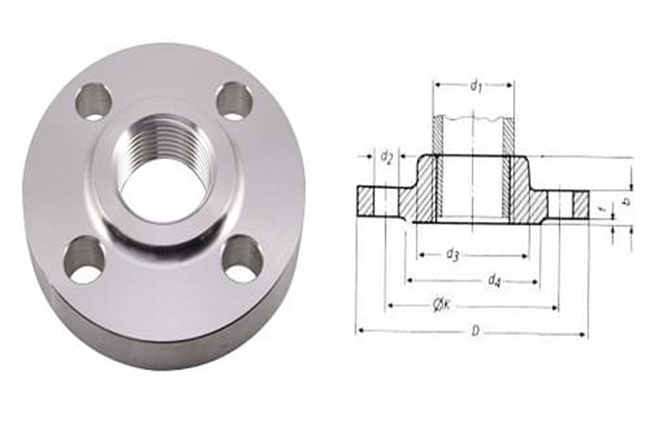

Таблица спецификаций

Номинальный размер трубы	Внешний диаметр (мм)	Толщина (мм)	Диаметр расточки (мм)	Количество отверстий для болтов	Стандарт
1/2 дюйма	89	11	15	4	АСМЭ Б16.5
3/4 дюйма	98	13	20	4	EN1092-1
1"	108	14	25	4	АНСИ/ДИН
2 дюйма	150	17	50	8	ДЖИС/АСМЭ
4 дюйма	229	21	100	8	АСМЭ Б16.5
Нестандартные размеры	По запросу	По запросу	По запросу	По запросу	Чертеж ОЭМ

Доступные титановые сорта

Класс	Стандарт	Свойства
Гр1	АСТМ Б381	Коммерчески чистый титан, высокопластичный и устойчивый к коррозии
Гр2	АСТМ Б381	Наиболее обыкновенно используемая ранг, предлагая хороший баланс между прочностью и формабилиты
Гр5	Ti-6Al-4V	Титановый сплав аэрокосмического класса с высокой прочностью и термостойкостью
Гр7	Ti Pd	Повышенная стойкость к уменьшению кислот, таких как соляная и серная кислоты
Гр12	Ти Мо Ни	Превосходные коррозионная устойчивость и велдабилиты в высокотемпературных применениях
