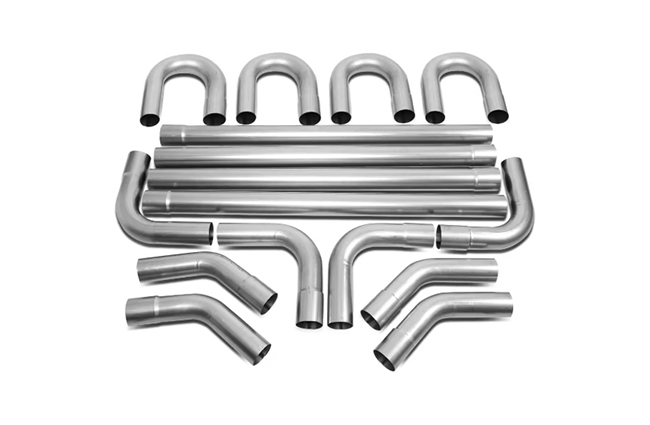

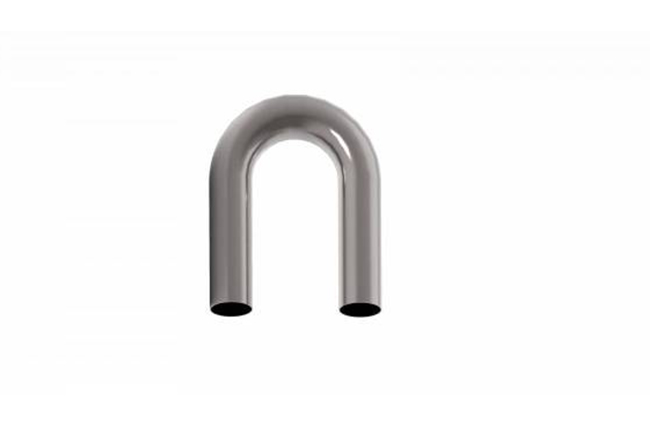

Титан U-Бент трубы

Разработанные для высокопроизводительной теплопередачи, наши титановые U-образные трубы изготавливаются с помощью холодной обработки, чтобы обеспечить точные радиусы изгиба и равномерную толщину стенки. Доступные в сортах 1, 2, 5, 7, 9 и 23, эти трубы устойчивы к соленой воде, кислотам и экстремальным температурам, что делает их идеальными для теплообменников, котлов и морских применений. С безшовными и сваренными вариантами, наши У-загибы соотвествуют АСТМ Б338, АСМЭ СБ338, и ДИН 17861. Настраиваемый по диаметру (6,35-76,2 мм), толщине стенки (0,3-10 мм) и радиусу изгиба, эти трубы проходят 100% гидростатические испытания на герметичность. Идеально подходят для химической, энергетической и морской промышленности, они снижают затраты на техническое обслуживание при одновременном повышении долговечности.

Почему выбирают титановые U-образные трубы?

Устойчивость к коррозии-выдерживает морскую воду, хлор и серную кислоту (классы 7 и 12 Excel в агрессивных средах).
Высокая прочность к весу-на 40% легче стали с сопоставимой прочностью (класс 5 для аэрокосмических применений).

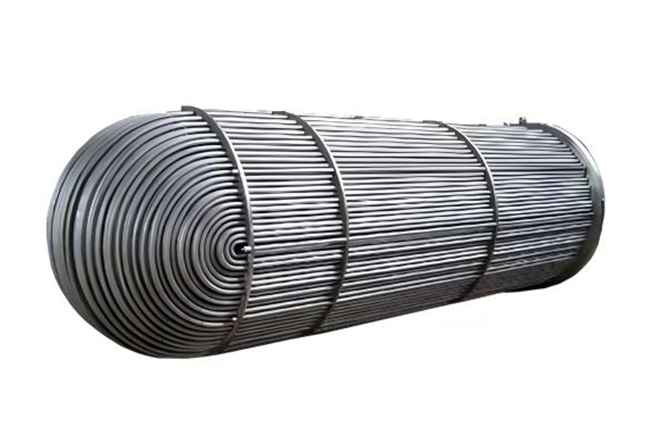

Тепловая эффективность-оптимизирована для теплообменников и конденсаторов, улучшая передачу энергии на 15-20%.
Биосовместимость-класс 23 (Ti-6Al-4V ELI) идеально подходит для медицинского и фармацевтического использования.
Настраиваемый-Индивидуальные радиусы изгиба, длины (до 18 м) и отделки поверхности (полированные, маринованные или пассивированные).

Процесс производства точности

Материальные выбор & проверка

Сырые титановые заготовки проходят спектрометрический анализ для проверки состава марки

Сертификаты испытаний мельницы обеспечили для полной материальной трасеабилиты

Формирование трубки

Безшовные пробки: Произведенный через роторный пирсинг

Сварные трубы: Сформированный из рулонного листа с орбитальной сваркой TIG

Допуск толщины стенки поддерживается на ± 5%

Процесс холодной гибки

Гибка оправки с ЧПУ обеспечивает точные радиусы (от 1,5D до 5D)

Компьютерное управляемое обратное давление предотвращает овальность (>90% сохранение округлости)

Минимальное истончение стенок (уменьшение <7%)

Термическая обработка

Отжиг сброса стресса на 650-750 ° К (меняет ранг)

Атмосфера аргона предотвращает окисление

Уточнение структуры зерна для оптимальных механических свойств

Поверхностная отделка

Маринование в растворе HNO3/HF удаляет поверхностное загрязнение

Электрополировка доступна для ультра-гладких поверхностей (Ra <0,4 мкм)

Обработка пассивации повышает коррозионную стойкость

Приложения по отраслям

Химическая обработка-катушки реактора, кислотные конденсаторы (класс 7 сопротивляется HCl & H2SO₄).
Производство электроэнергии-паровые конденсаторы, системы ядерного охлаждения (класс 2 по долговечности).
Marine & Offshore-опреснительные установки, судовые теплообменники (класс 1 для морской воды).
Аэрокосмическая промышленность-Гидравлические и топливопроводные системы (класс 5 для высокого напряжения).
Медицинско-стерилизационное оборудование, биореакторы (класс 23 по биосовместимости).

Часто задаваемые вопросы

Q1: Какой минимальный радиус изгиба достижим?

A: Мы можем достичь радиуса изгиба 1.0D для тонкостенных труб (толщина стенки <2 мм) с помощью специальной оснастки. Стандартные изгибы начинаются с 1.5D.

Q2: Как титан сравнивается с нержавеющей сталью для U-изгибов?

A: Титан предлагает:

40% снижение веса

3-5x лучшая коррозионная стойкость

Более высокая теплопроводность

Лучшая усталостная жизнь

Но стоит на 2-3x больше, чем нержавеющая сталь 316L

К3: Можете вы поставить У-загибы с служить фланцем концы?

A: Да, мы предлагаем:

Фланцы шеи сварки (ANSI/ASME B16.5)

Фланцы внарезного соединения

Пользовательские конфигурации фланца
